（1）成果簡介
隨著我國鐵礦行業“基石計劃”國家戰略的實施，鐵礦開發迎來新的熱潮，新建擴建鐵礦選廠規模擴大，眾多年處理規模千萬噸級別以上礦山，受限于現有濕式筒式磁選機規格和處理能力，礦山建設需采用數十臺φ1500mm×5000mm規格磁選機，設備系統存在龐大復雜、管理不便、自動化智能化水平低等問題，嚴重制約了大型鐵礦山集約化生產和智能礦山建設。礦冶集團北礦機電開發的φ1850mm×6000mm超大型智能永磁筒式磁選機，重新定義濕式筒式磁選機分選流態，開發新型槽體結構，避免礦漿低流速死區；開發了大分選空間梯級分選磁路結構研究，創建了分選區、掃選區大深度磁場-漂洗區、運輸區、卸礦區周向勻變多極磁場模型；采用了尾礦品位監測與自動運維技術以及長距離均勻分礦結構，實現超大型永磁筒式磁選機機械系統設計和控制系統搭建。可實現單機處理能力達到350t/h以上，尾礦磁性物含量實現在線監控，整體處理效率和自動化水平相比現有規格設備顯著提高，節約能耗，降低投資成本，高效化、智能化水平提高，進一步提升了我國磁選設備大型化和智能化水平。
（2）主要性能指標及適用條件范圍
CTN/B1860超大型濕式筒式磁選機，處理能力可達350t/h以上，可用于多種磁鐵礦多流程工藝分選作業。適用于大規模礦山企業的資源開發利用，實現集約化生產。
（3）成果應用情況該設備在川威集團白草鐵礦、龍佰集團豐源礦業、國城集團東升廟礦業等項目中已推廣應用。CTN/B1860超大型智能濕式筒式磁選機集成了軸溫與振動監測、自動潤滑、尾礦品位監測、磁筒變頻控制系統，智能化程度高，設備運行可靠、指標穩定。相比傳統規格設備，節能效果、處理能效、投資成本均有降低，綠色、高效、智能化水平提升。
（4）成果展示
|
|
| 圖1 CTN/B1860超大型磁選機三維效果圖 | |
|
|

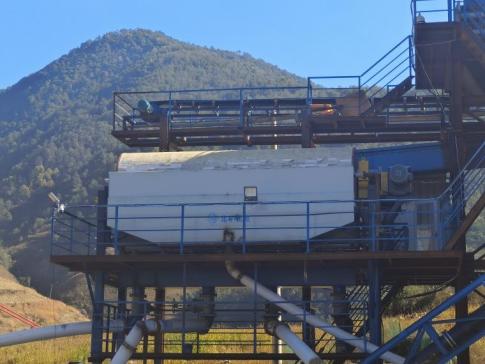

| 圖2 CTN1860超大型智能磁選機在龍佰集團豐源礦業用于釩鈦磁鐵礦尾礦再選 | 圖3 CTS1860超大型智能磁選機在川威集團白草鐵礦項目用于釩鈦磁鐵礦尾礦再選 |
